Conocimientos de perspectiva básica




 Dividir un espacio en partes iguales en el plano vertical.



Dividir en profundidad un espacio en partes iguales en el plano vertical.
Para el caso de tener que dibujar los postes de un tendido eléctrico o telefónico, las columnas de un claustro, árboles de un camino, etc. podemos usar este otro procedimiento con puntos de fuga sobre una vertical. Como si tuviésemos que colocar una línea de postes de la Luz o situar las columnas de un claustro.

El método que usaremos para llevar a término dicha división es cualquiera de los descritos en el apartado anterior. En este caso usaremos un Punto de fuga PFD situado en un eje vertical, por encina de la línea del Horizonte LH donde se ubica el punto de fuga principal (PF).

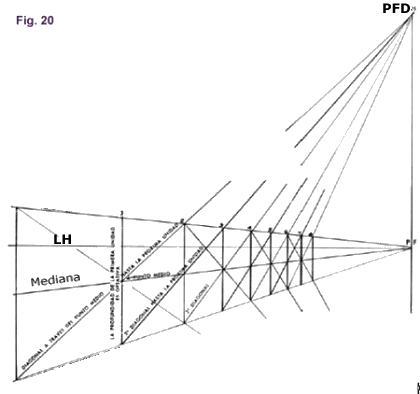

División espacio vertical mediante desde un punto de fuga

Lo primero que haremos es trazar la Línea del Horizonte LH, y señalar un Punto de Fuga, levantando una perpendicular para posteriormente situar el Punto de fuga de las diagonales PFD. Seguidamente trazaremos, desde el Punto de fuga PF, las líneas que delimitarán la altura de los postes y, en en el extremo, definiremos el primer poste y es segundo, teniendo en cuenta las proporciones. A continuación trazaremos la mediana y despues la primera diagonal que pasando por el punto de interccesión con el segundo poste la prolongaremos hasta que corte a la vertical que trazamos en primer lugar, con el fin de establecer el Punto de fuga de Diagonales (PFD), que mencionabamos en el segundo párrafo. Continuaremos procediendo de igual forma hasta que tengamos resuelto nuestro boceto.

En realidad es lo mismo que hicimos en el caso anterior, solo que hemos girado el dibujo 90º a la derecha.
